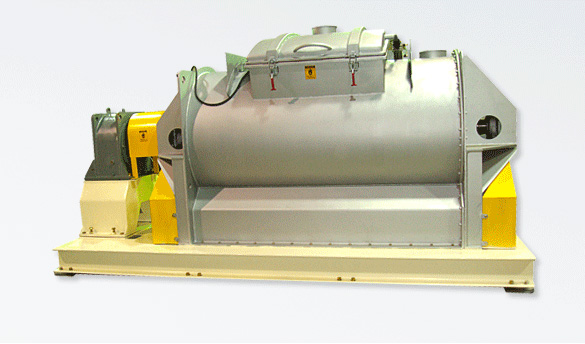

SHOVEL MIXER 구조 및 혼합원리
- • 수평식 Main body, One Shaft와 쟁기(shovel)타입 날개,Driving 장치, 고속 Chopper등으로 구성됨
- • 쟁기모양의 날개가 일정한 회전속도에 의하여 유동층을 형성하고 혼합물을 좌우 방향으로 이동시키며 혼합을 진행
- • 미량의 첨가물이나 액상첨가 혼합시 고속 Chopper를 사용하여 분산 효과 및 밀링효과를 낼 수 있음
- • 혼합 완료 후 배출은 중심부위의 배출구에 의하여 진행되며 바깥쪽의 날개가 안쪽으로 원료를 밀어내어 배출구가 없는 지역의 원료도 배출이 가능함

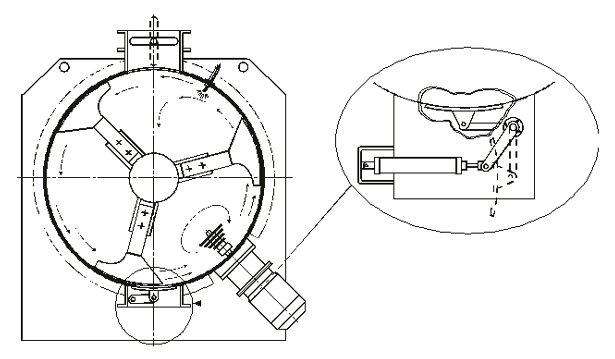

SHOVEL MIXER 믹서 단면도
SHOVEL MIXER의 특징
- • 혼합시간이 짧고 입도와 비중차이가 큰 원료의 혼합에 아주 적합하다.
- • Powder + Powder혼합의 경우 미량의 첨가제 혼합에 뛰어난 효과가 있다.
- • 고속 Chopper 사용시 원료의 뭉침현상이 거의 없다.
- • 혼합시 원료에 마사지 효과를 줄 수 있어 혼합과 반응이 필요한 원료는 매우 적합하다.
- • 밀가루, 전분, 쌀가루 + 쇼팅 혼합에 있어서 쇼벨과 고속 Chopper의 기능으로 파쇄, 혼합이 뛰어나다.
SHOVEL MIXER 믹서 내부 그림
적용분야
- • 화학, 식품, 의약, 농약, 사료, 플라스틱산업, 브레이크 라이닝등의 연마재
- • 분체 + 액체, 분체 + 미량 첨가제 혼합 및 복합가공분야
- • 특히 접착성이나 교착상태의 첨가제 혼합에 효과가 뛰어나다.
Dimension
Model | Full Volume (㎥) | Power Of Motor (kw) | Spindle Speed (rpm) | Over Dimension(mm) | Weight (Kg) | ||
---|---|---|---|---|---|---|---|
Length | Width | Height | |||||
SSM-0.1 | 0.1 | 1.5~3.7 | 161 | 1530 | 910 | 830 | 430 |
SSM-0.3 | 0.3 | 3.7~11 | 132 | 1960 | 1090 | 1020 | 950 |
SSM-0.5 | 0.5 | 5.5∼15 | 85 | 2180 | 1240 | 1200 | 1100 |
SSM-1 | 1 | 7.5∼30 | 85 | 2830 | 1650 | 1570 | 1800 |
SSM-1.5 | 1.5 | 11∼37 | 85 | 2830 | 1840 | 1770 | 1900 |
SSM-2 | 2 | 15∼45 | 57 | 3420 | 1840 | 1770 | 2520 |
SSM-4 | 4 | 18.5∼55 | 57 | 4130 | 2180 | 2140 | 4836 |
SSM-6 | 6 | 22∼90 | 57 | 4640 | 2310 | 2460 | 8775 |
SSM-8 | 8 | 37∼90 | 42 | 5430 | 2470 | 2620 | 9360 |
SSM-10 | 10 | 45~110 | 33 | 5530 | 2990 | 2850 | 9750 |
SSM-12 | 12 | 45∼110 | 33 | 5820 | 3210 | 2970 | 10660 |
SSM-15 | 15 | 55~160 | 33 | 6020 | 3360 | 3160 | 1150 |
